الألياف البصرية المشتركة الروتاري
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | CENO |
| إصدار الشهادات | CE,RoHS,ISO9001,UL |
| رقم الموديل | ECN000-03100-05S-04F-GY-IP56 |

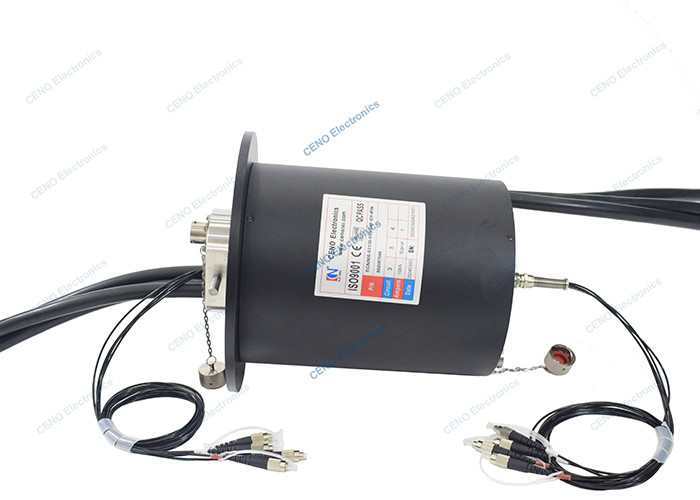

4 قنوات SM MM الألياف البصرية الدورانية المشتركة الحلقة الزلقة مع FORJs للروبوت
ECN000-03100-05S-04F-GY-IP56 هو CENO تكامل FORJs حلقة انزلاق التي جمعت قنوات 2 الألياف الضوئية SM / MM، 3 دوائر 100A الطاقة الكهربائية مع 5 دوائر إشارة.ويعمل بشكل مستقر في درجة حرارة -34 درجة مئوية ~ +80 درجة مئويةهناك 3 أنواع أخرى من حلقات الانزلاق المتكاملة باستثناء حلقات الانزلاق FORJ المتكاملة في CENO ، وهي حلقات الانزلاق الهيدروليكية / الهيدروليكية المتكاملة والحلقات الانزلاقية المتكاملة والحلقات الانزلاقية الراديوية المتكاملة.معظمها مخصص لتطبيقات خاصة.المزيد من المعلومات يرجى الاتصال بنا
الخصائص
التطبيقات
اختياري
المواصفات
|
المعلومات التي يتم توفيرها من قبل الهيئة |
المواصفات | |
| التيار والدائرات |
3 دوائر * 100A (5000V) ؛ 5 دوائر * الإشارة (1000VDC) |
|
| الجهد القياسي | 0-5000VAC/VDC | |
| القوة الكهربائية | ≥10000VAC@50Hz؛ ≥1500VAC@50Hz | |
| مقاومة العزل | ≥ 1500MΩ@500VDC؛ ≥1000MΩ@500VDC | |
| مقاومة الاتصال | ≤30mΩ (50rpm) | |
| مادة الاتصال | المعدن الثمين | |
| مواد السكن | سبيكة الألومنيوم + الفولاذ المقاوم للصدأ | |
| درجة حرارة العمل | -34°C~+80°C | |
| رطوبة العمل | 60٪ RH | |
| درجة حماية الملكية الفكرية | IP56 | |
| سرعة العمل | 0~100 دورة في الدقيقة | |
| القطر الخارجي | Ø180ملم | |
| حجم سلك الرصاص |
25ملم2أسلاك الرصاص عالية الجهد سلك درع ذو 5 نواة |
|
| طول سلك الرصاص |
الدوار:1000 ملم مع سدادة الطيران الستاتور:1000 ملم مع سدادة الطيران |
|
| الـ FORJ | المعلمات | |
| نوع الألياف | (SM) | م م م |
| قنوات الألياف | 2 | 2 |
| طول الموجة | 1310/1550nm | 850/1300nm |
| خسارة الإدراج | <3.5 ديسيبل | <4.5 ديسيبل |
| خسارة العائد | ≥40 ديسيبل | ≥30 ديسيبل |
| طول الكابل | الدوار: 1000mm؛ الستاتور: 1000mm | |
| المرفق | FC | |
رسم المخطط
حلقة الزحف المتكاملة هي سلسلة CENO غير القياسية. POWER / SIGNAL + FIBER OPTIC ROTARY JOINT تصميم وفقًا للتطبيق الخاص ، لدمج الدوائر الحالية والإشارة ومفصل الألياف الضوئية.يمكن أن يصل التيار إلى عدة مئات من أمبيرات وإشارة يمكن أن تغطي جميع أنواع إشارة نوع القاعدة على التطبيق ذات الصلةالمفاصل الألياف البصرية تشمل sigell-mode و multimode مع قناة مختلفة من قناة الإشارة إلى عشرات القنوات. هذا النوع من slipring المتكامل يحصل على أداء جيد ووظيفة مختلفة،ثم يتم استخدامه على نطاق واسع في الرافعة الكهربائية الخيار.
