الألياف البصرية المشتركة الروتاري
>
|
|
| Place of Origin | China |
| اسم العلامة التجارية | CENO |
| إصدار الشهادات | CE,RoHS,ISO9001,UL |
| Model Number | ECN000-01S-01F-B |

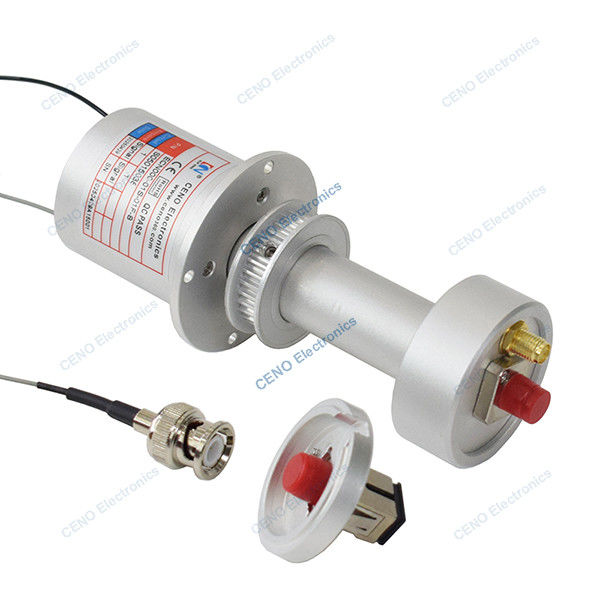

دمج الإشارة المتكافئة و FORJs حلقة الانزلاق مع المفاصل الدوارة الألياف البصرية
ECN000-01S-01F-B هو CENO إشارة متكاملة + ألياف ضوئية حلقة انزلاق المفاصل الدوارة مع سرعة عالية 6000rpm.البيانات مع forjs معا على أساس طلب العميل الخاص والتطبيق. الألياف الضوئية المشتركة الدوارة بما في ذلك نوعين من الوضع، وحيدة ومتعددة الوضع، يمكن تخصيص القنوات وتصل إلى عشرات القنوات.CENO تكامل حلقات التزحلق تعمل بشكل مستقر وغالبا ما تكون مجهزة على مختلف أنظمة القبو البصري الإلكتروني.
الخصائص
التطبيقات
اختياري
المواصفات
|
المعلومات المتعلقة بالبيانات |
المواصفات |
| التيار والدائرات | 1 * إشارة محورية |
| الجهد القياسي | 0 ~ 240 VAC/VDC |
| قوة الديليكتريك | ≥500VAC@50Hz |
| مقاومة العزل | ≥100MΩ@100VDC |
| مقاومة الاتصال | 70mΩ ((50rpm) |
| درجة حرارة العمل | -20°C~+60°C |
| رطوبة العمل | 60٪ RH |
| درجة حماية الملكية الفكرية | IP51 |
| القطر الخارجي | Ø20ملم |
| سرعة العمل | 0~6000دورة في الدقيقة |
| مادة الاتصال | المعدن الثمين |
| مواد السكن | سبيكة الألومنيوم |
| طول سلك الرصاص |
حسب الطلب |
| الألياف البصرية | |
| القناة | 1 * الألياف الضوئية |
| نوع الألياف | ألياف ضوئية HI1060 ذات وضع واحد |
| طول الموجة | 1310nm |
| إدخال خسارة | ≤2.0dB |
| إدخال موجة خسارة | ≤0.7dB |
| خسارة إعادة التغذية | ≤23dB |
| سرعة العمل rpm | 0~2000 |
| طول ذيل الخنزير وتغليف | 0.9ملم سترة بيضاء طول السلك 200ملم |
| نوع الجهاز | رابط FC/APC |
رسم المخطط
حلقة الزحف المتكاملة هي سلسلة CENO غير القياسية. POWER / SIGNAL + FIBER OPTIC ROTARY JOINT تصميم وفقًا للتطبيق الخاص ، لدمج الدوائر الحالية والإشارة ومفصل الألياف الضوئية.يمكن أن يصل التيار إلى عدة مئات من أمبيرات وإشارة يمكن أن تغطي جميع أنواع إشارة نوع القاعدة على التطبيق ذات الصلةالمفاصل الألياف البصرية تشمل sigell-mode و multimode مع قناة مختلفة من قناة الإشارة إلى عشرات القنوات. هذا النوع من slipring المتكامل يحصل على أداء جيد ووظيفة مختلفة،ثم يتم استخدامه على نطاق واسع في الرافعة الكهربائية الخيار.
