الألياف البصرية المشتركة الروتاري
>
|
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | CENO |
| إصدار الشهادات | CE,RoHS,ISO9001,UL |
| رقم الموديل | ECN000-01S-01F-B |

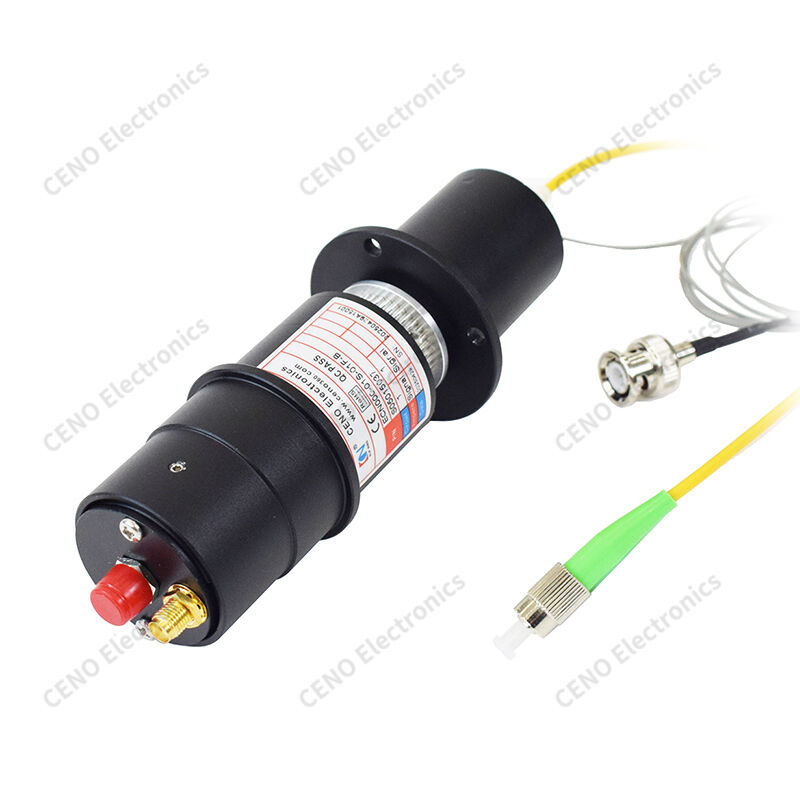

حلقة انزلاق هجينة كهربائية مع 1 ألياف و 1 RF coax
ECN000-01S-01F-B هو حلقة الزحف الهجينة المتكاملة للكهرباء الضوئية CENO التي تجمع بين قناة 1 الألياف و 1 قناة RF القواكسي في وحدة واحدة.تتيح دورانًا مستمرًا لـ 360 درجة لا نهائيًا مع إرسال بيانات بصرية عالية السرعة وإشارات ترددات لاسلكية في وقت واحديتبنى هيكل الارتباط الدوار الدقيق مع غطاء ألومنيوم أحمر محمي بالكامل ، ويعزل التداخل الكهرومغناطيسي بفعالية.مجهزة مع الصمغ القياسي ST خيوط الخيط والأسلاك الإشارة المحورية على الجانب الهافية ثابتة، نهاية الدوار الدوار مع غطاء وقائي ، يدعم دوران مستقر عالي السرعة مع انخفاض إشارة منخفض للغاية ،مثالية للمعدات الدوارة التي تتطلب نقل إشارات ضوئية وRF مختلطة دون تلف تلف الكابل.
الخصائص
التطبيقات
اختياري
المواصفات
|
المعلومات المتعلقة بالبيانات |
المواصفات |
|
تصنيف الحماية |
IP51 |
|
رطوبة العمل |
تحت 60٪ RH |
|
درجة حرارة العمل |
-40°C ~ +80°C |
|
مواصفات الكابل |
الكابلات المتجانسة RG178 |
|
الجهد التشغيلي |
0 ~ 24 VAC/VDC |
|
عدد الدوائر / التيار |
1 قناة × إشارة محاورية |
|
قوة الكهرباء المضادة |
≥ 500 VAC @ 50 Hz بين الدوائر |
|
مقاومة العزل |
≥ 500 MΩ @ 500 VDC |
|
قيمة تقلبات مقاومة الاتصال |
≤30 مΩ (في 50 دورة في الدقيقة) |
|
سرعة العمل |
0~6000 دورة في الدقيقة |
|
أطوال الكابلات |
جانب الدوار: 60 مم؛ جانب الستاتور: 1000 مم |
|
مواد الاتصال |
المعادن الثمينة |
|
مواد السكن |
سبيكة الألومنيوم |
رسم المخطط
حلقة الزحف المتكاملة هي سلسلة CENO غير القياسية. POWER / SIGNAL + FIBER OPTIC ROTARY JOINT تصميم وفقًا للتطبيق الخاص ، لدمج الدوائر الحالية والإشارة ومفصل الألياف الضوئية.يمكن أن يصل التيار إلى عدة مئات من أمبيرات وإشارة يمكن أن تغطي جميع أنواع إشارة نوع القاعدة على التطبيق ذي الصلةالمفاصل الألياف البصرية تشمل sigell-mode و multimode مع قناة مختلفة من قناة الإشارة إلى عشرات القنوات. هذا النوع من slipring المتكامل يحصل على أداء جيد ووظيفة مختلفة،ثم يتم استخدامه على نطاق واسع في الرافعة الكهربائية الخيار.
