| مكان المنشأ | الصين |
| اسم العلامة التجارية | CENO |
| إصدار الشهادات | CE,RoHS,ISO9001,UL |
| رقم الموديل | ECN000-01S-Z |

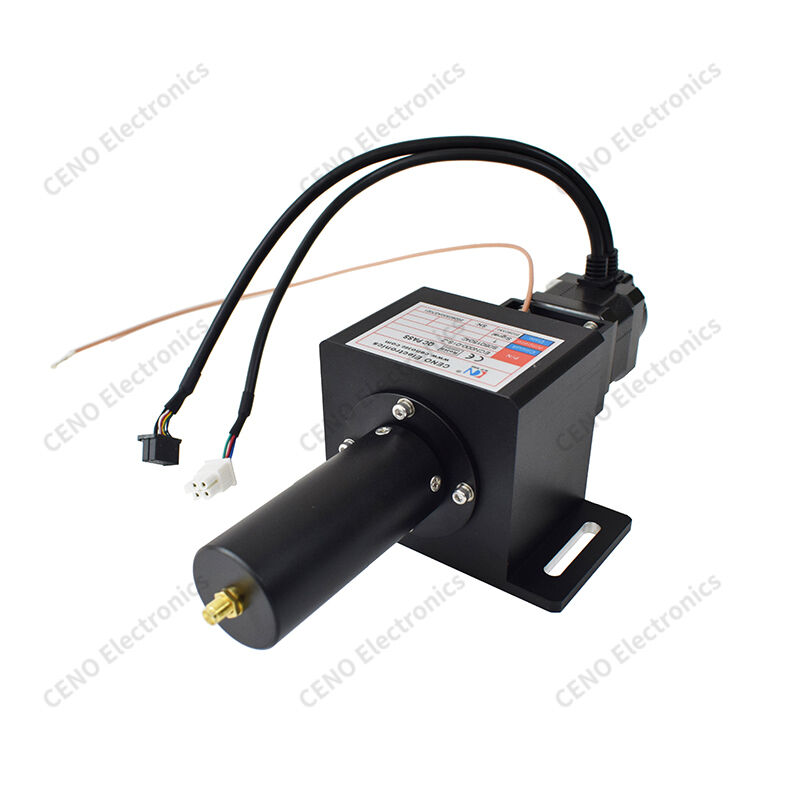

حلقة انزلاق هجينة مع قناة مكافئة RF واحدة
ECN000-01S-Z هو حلقة الزحف الهجينة المتكاملة CENO تجمع بين دوائر التحكم في التيار الضعيف متعددة القنوات وقناة RF واحدة محورية ،يسمح بالدوران المستمر غير المحدود بـ 360 درجة لنقل إشارات التحكم منخفضة الجهد وإشارات RF عالية التردد في وقت واحديحتوي على مكون عازل ملفوف للتعويض عن الاهتزاز المحوري وحماية مجموعات الاتصال الداخلية الدقيقة ، مقترنة بطاقة تركيب قابلة للتعديل للتركيب المرن.
الخصائص
التطبيقات
اختياري
المواصفات
|
المعلومات المتعلقة بالبيانات |
المواصفات |
|
تصنيف الحماية |
IP51 |
|
رطوبة العمل |
تحت 60٪ RH |
|
درجة حرارة العمل |
-20°C ~ +60°C |
|
الجهد التشغيلي |
240 VAC |
|
عدد الدوائر / التيار |
1 قناة × إشارة عالية التردد |
|
قوة الكهرباء المضادة |
≥ 500 فولت @ 50 هرتز بين الدوائر |
|
مقاومة العزل |
100 MΩ @ 100 VDC |
|
قيمة تقلبات مقاومة الاتصال |
≤ 30 مΩ (في 30 دورة / 15 دورة) |
|
سرعة العمل |
0~2000 دورة في الدقيقة |
|
أطوال الكابلات |
جانب الدوار: 300 مم؛ جانب الستاتور: 300 مم |
|
مواد الاتصال |
المعادن الثمينة |
|
مواد السكن |
سبيكة من الألومنيوم الرمل والشعيرات السوداء |
رسم المخطط
حلقة الزحف المتكاملة هي سلسلة CENO غير القياسية. POWER / SIGNAL + FIBER OPTIC ROTARY JOINT تصميم وفقًا للتطبيق الخاص ، لدمج الدوائر الحالية والإشارة ومفصل الألياف الضوئية.يمكن أن يصل التيار إلى عدة مئات من أمبيرات وإشارة يمكن أن تغطي جميع أنواع إشارة نوع القاعدة على التطبيق ذي الصلةالمفاصل الألياف البصرية تشمل sigell-mode و multimode مع قناة مختلفة من قناة الإشارة إلى عشرات القنوات. هذا النوع من slipring المتكامل يحصل على أداء جيد ووظيفة مختلفة،ثم يتم استخدامه على نطاق واسع في الرافعة الكهربائية الخيار.
