| مكان المنشأ | الصين |
| اسم العلامة التجارية | CENO |
| إصدار الشهادات | ISO9001,CE,RoHS |
| رقم الموديل | QCN02M5-10S |

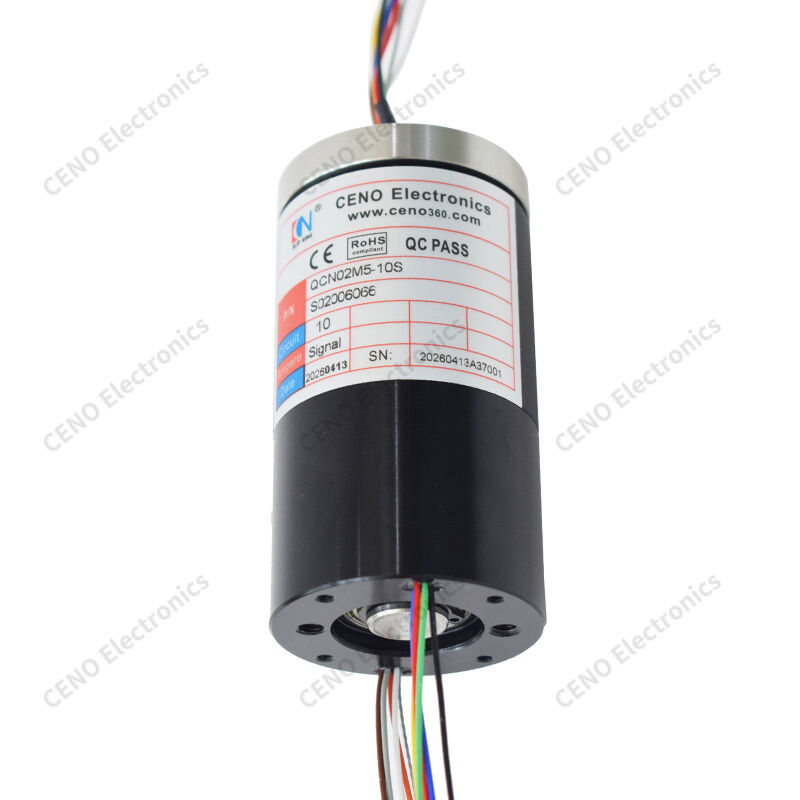

حلقة انزلاق الصخرة الصلبة لنقل إشارة متعددة القنوات 360 درجة
QCN02M5-10S هو CENO Solid Shaft Slip Ring مع هيكل أسطواني من سبيكة الألومنيوم للمعدات الدوارة المصغرة. بدون ثقب وسطيحتوي على مساحة ضئيلة لتتناسب مع مساحة تركيب ضيقة، اعتمادا على اتصال المعادن الثمينة لتحقيق الدوران 360 درجة اللانهائية وتجنب التشابك الأسلاك.مع أسلاك ذات نهاية مزدوجة مشفرة بالألوان للأسلاك المريحةالمنتج يحمل شهادات CE و RoHS و يخضع لمراجعة جودة صارمة لضمان أداء ثابت لعمل دوران دقيق طويل الأمد.
الخصائص
التطبيقات
اختياري
المواصفات
|
QCN02M5-10S |
المواصفات |
|
الحماية |
IP51 |
|
رطوبة العمل |
≤ 60% RH |
|
درجة حرارة العمل |
-20°C ~ +80°C |
|
مواصفات الأسلاك |
AWG24# التفلون المقوى بالقصدير (UL) |
|
الجهد التشغيلي |
0 220 VAC/VDC |
|
التيار لكل حلقة |
10 دوائر (إشارة) |
|
قوة الكهرباء المضادة |
≥ 500 VAC @ 50Hz (بين الدوائر) |
|
مقاومة العزل |
≥ 500MΩ @ 500VDC |
|
تقلبات مقاومة الاتصال |
≤30mΩ @ 50rpm |
|
طول سلك الرصاص |
الدوار 300mm؛ الستاتور 300mm |
|
سرعة العمل |
030 دورة في الدقيقة |
|
طريقة التثبيت |
الدوار: تثبيت اللفاف؛ الستاتور: ثقوب المسامير لمكافحة الدوران |
|
مواد الاتصال |
المعادن الثمينة |
|
مواد السكن |
سبيكة الألومنيوم، مطرقة بالرمل ومصنعة باللون الأسود |
|
القنوات |
2 × الهواء |
|
خيط الميناء |
M5 × 0.8 (يتم تثبيت أنابيب ø4 ملم) |
|
الضغط |
-100 كيبا إلى 0.5 مبا |
|
عزم دوران |
≤ 1 N*m |
رسم المخطط
خدمتنا
1أجب على طلبك خلال 24 ساعة
2الرجاء إعلامنا بالبضائع التي تهتم بها وسيتم توفير السعر المعقول لك عند استلام استفسارك الجديد في أقرب وقت ممكن.
3أجيب على سؤالك بالتفصيل
4لقد حللت المشكلة معك أثناء استخدام منتجاتنا
5سوف نقدم لك عينات من أجل تعاوننا المستقبلي
الأسئلة الشائعة
1ماذا نفعل؟
نحن نركز على تطوير وتصميم وتصنيع أجهزة التزلج عالية الجودة، ونقدم حلول مختلفة لأنظمة الدوران.
2منذ متى ونحن في هذا العمل؟
لقد أنشأت "سينو" أعمال الحلقات منذ عام 2009 لدينا آلاف العملاء الذين قبلوا منتجاتنا أو خدماتنا
3ما هو خاتم الانزلاق؟
حلقة الانزلاق هي جهاز كهروميكانيكي يسمح بنقل الطاقة والإشارات الكهربائية من هيكل ثابت إلى هيكل دوار.يمكن استخدام حلقة انزلاق في أي نظام كهروميكانيكي يتطلب الدوران أثناء نقل الطاقة أو الإشاراتيمكن أن تحسن الأداء الميكانيكي، وتبسيط تشغيل النظام والقضاء على الأسلاك عرضة للتلف معلقة من المفاصل المتحركة.
4كيف أختار خاتم التزلج؟
يتطلب الاختيار السليم لحل حلقة الزلازل تفاصيل حول معايير تشغيل تطبيقك بما في ذلك مجموع الدوائر والجهد والأمبيرات لكل دائرة وسرعة التشغيل ونوع التثبيت.مكان جيد للبدء في البحث هو مع حلقاتنا التقليديةإذا كنت واثقًا من أن الحل المخصص / المعدل هو الأكثر احتمالاً مطلوبًا أو تحتاج إلى مساعدة في اختيارك ، فاتصل بنا للبدء.
5هل تقدمون خواتم مخصصة؟
نعم، إذا كنت واثقًا من أن الحل المخصص / المعدل هو الأكثر احتمالاً أو تحتاج إلى مساعدة في اختيارك، اتصل بنا للبدء.مهندسونا سيأتون بحل مثالي لاحتياجاتك.
