| مكان المنشأ | الصين |
| اسم العلامة التجارية | CENO |
| إصدار الشهادات | CE,RoHS,ISO9001,UL |
| رقم الموديل | RCN01-18 هرتز |

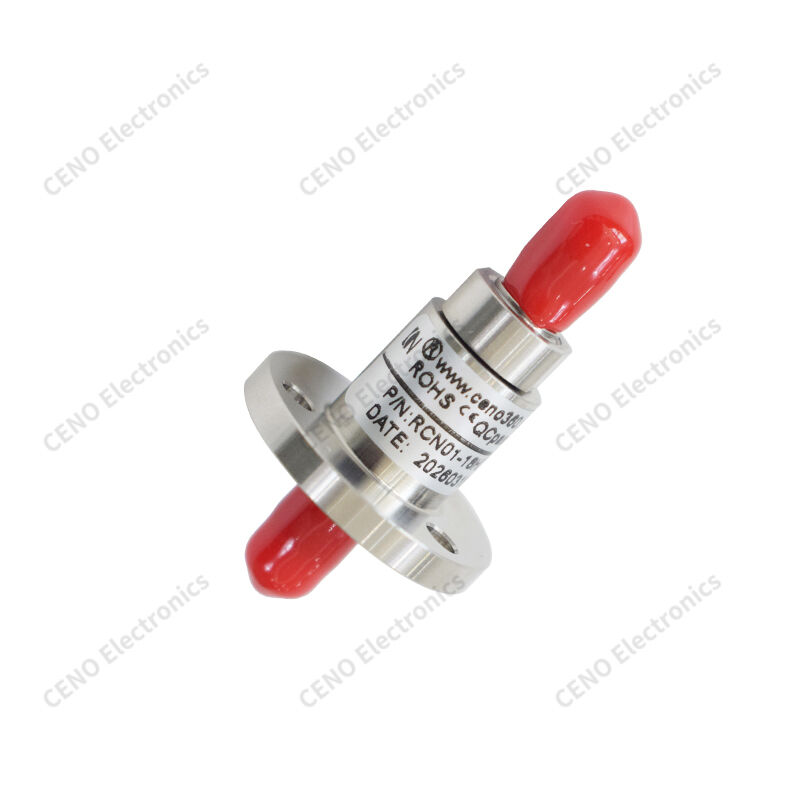

وصلة دوارة RF أحادية القناة مثبتة بشفة
RCN01-18HZ وصلة دوارة RF أحادية القناة مثبتة بشفة من CENO توفر نقل دوران مستمر بزاوية 360 درجة لإشارات الراديو عالية التردد بين المعدات الثابتة والدوارة. مبنية بتجويف داخلي متحد المحور مصقول بدقة للحفاظ على مطابقة مستقرة للمعاوقة أثناء الدوران، فهي تحقق خسارة إدخال منخفضة وتقلبًا طفيفًا في VSWR. باعتماد غلاف من الفولاذ المقاوم للصدأ وطلاء تلامس مقاوم للتآكل، يضمن المكون أداءً كهربائيًا ثابتًا طويل الأمد. يتوافق موصل الدوران القياسي هذا مع متطلبات RoHS، ويدعم التوريد بالجملة. التخصيص على نطاق التردد، وأنواع الموصلات، وخيارات التوسيم متاح لتلبية متطلبات اختبار الميكروويف المتنوعة ومعدات الدوران اللاسلكية.
الميزات
التطبيقات
اختياري
المواصفات
|
RCN01-18HZ |
المواصفات |
|
القناة |
1 |
|
نوع الواجهة |
SMA-K (50 أوم) |
|
نطاق التردد |
تيار مستمر - 18 جيجاهرتز |
|
متوسط الطاقة، الحد الأقصى |
100 واط عند تيار مستمر - 2 جيجاهرتز؛ 50 واط عند 2 - 8 جيجاهرتز؛ 25 واط عند 8 - 15 جيجاهرتز؛ 20 واط عند 15 - 18 جيجاهرتز |
|
VSWR، الحد الأقصى |
1.25 |
|
تغير VSWR، الحد الأقصى |
0.05 |
|
خسارة الإدخال، الحد الأقصى |
0.3 ديسيبل |
|
تغير خسارة الإدخال، الحد الأقصى |
0.05 ديسيبل |
|
سرعة الدوران، الحد الأقصى |
300 دورة في الدقيقة |
|
عزم البدء |
أقل من أو يساوي 0.1 نيوتن متر |
|
درجة حرارة التشغيل |
-40 درجة مئوية ~ +70 درجة مئوية |
|
درجة حرارة التخزين |
-55 درجة مئوية ~ +85 درجة مئوية |
|
الرطوبة |
أقل من 95% |
|
مادة الغلاف |
الفولاذ المقاوم للصدأ |
|
تصنيف الحماية |
IP41 |
رسم تخطيطي
حلقة الانزلاق المدمجة هي سلسلة CENO غير القياسية. تصميم وصلة دوارة للطاقة/الإشارة + الألياف البصرية وفقًا للتطبيق الخاص، لدمج دوائر التيار والإشارة والألياف البصرية. يمكن أن يصل تيارها إلى عدة مئات من الأمبيرات ويمكن أن تغطي إشارتها جميع أنواع الإشارات بناءً على التطبيق ذي الصلة. تشمل وصلة الألياف البصرية أحادية الوضع ومتعددة الأوضاع مع قنوات متنوعة من قناة الإشارة إلى عشرات القنوات. تحصل حلقة الانزلاق المدمجة هذه على أداء جيد ووظائف متنوعة، ثم تستخدم على نطاق واسع في الرافعات الكهربائية الاختيارية.
