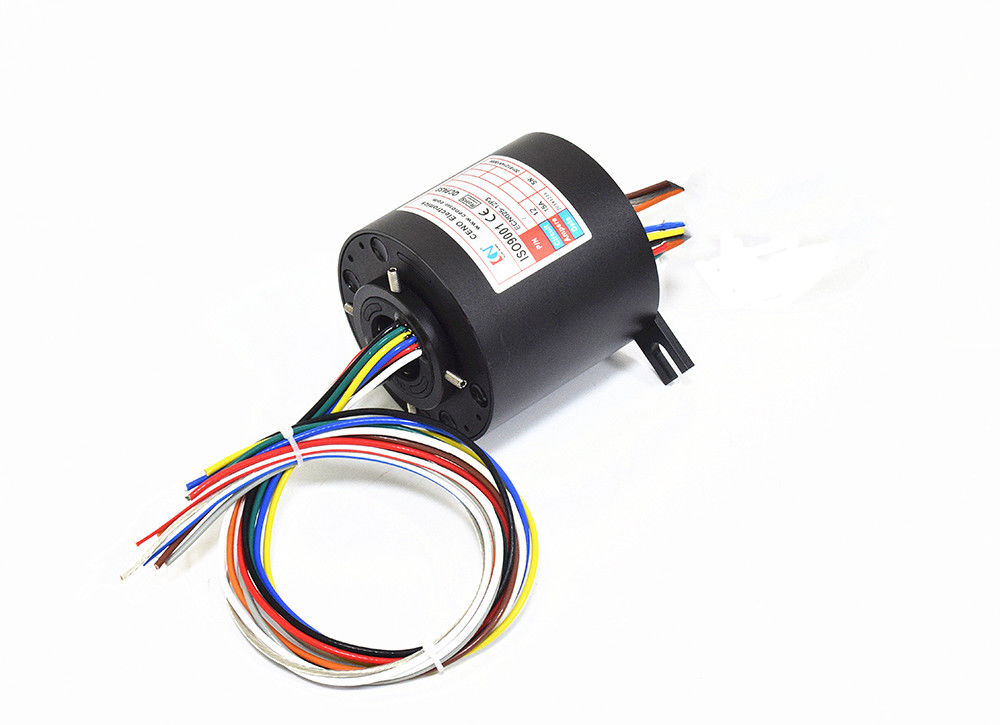

المدمجة من خلال ثقب حلقة الانزلاق سرعة دوران 1000 دورة في الدقيقة لنقل الطاقة / إشارة

حلقات انزلاقية مدمجة لسرعة الدوران حتى 1000 دورة في الدقيقة لنقل الطاقة والإشارة

مقارنة بالمنتجات المماثلة ذات الدقة العالية في الدوران ، والأداء الأكثر ثباتًا ، والعمر الأطول.استخدام مواد التلامس باستخدام المعادن الثمينة ، وعزم الدوران صغير ، وتشغيل مستقر ، وعمر طويل ، وتقلبات مقاومة صغيرة ، ومقاومة تلامس صغيرة ، لضمان أداء نقل ممتاز. وتشمل التطبيقات النموذجية معدات التشغيل الآلي ، وكاميرا gimbal ، والروبوتات وما إلى ذلك.

التطبيقات

• هوائي الرادار ، محاكاة الحركة
• هندسة البناء
• روبوت ، حزمة المعدات

سمات

• ثقب المركز سهل التثبيت ، بالإضافة إلى دمج المفصل الهيدروليكي والهوائي والألياف الضوئية والمفصل الدوار RF
• احتكاك منخفض ، عمر طويل ، عزم دوران منخفض ، دوران سلس
• نقل البيانات والإشارة التناظرية ، متوافق مع بروتوكول ناقل البيانات

اختياري

• من خلال حجم الثقب
• رقم الدائرة
• طريقة التثبيت
• درجة حماية IP


معامل


ECN025-05P-16P2تخصيص		صورة
تيار	5 * 20 أمبير ، 16 * 10 أ
تصنيف الجهد	380VAC
ضوضاء كهربائية	≤70mΩ (50 دورة في الدقيقة)
قوة عازلة	≥ 1000V @ 50 هرتز
مقاومة العزل	500MΩ @ 500VDC
من خلال حجم التجويف	Ø25.4 ملم
درجة حرارة العمل	-20 درجة مئوية ~ + 60 درجة مئوية
درجة الحماية	IP54
سرعة العمل	0 ~ 300 دورة في الدقيقة
مواد الاتصال	المعادن الثمينة

رسم الخطوط العريضة


خفض التكاليف
تحسين كفاءة التصنيع.لقد طلبت ، قمنا بتسليمها. تقدم CENO Electronics حلول دوران 360 درجة عالية الأداء ،
تم تنقيحها على مدار سنوات لمساعدة العملاء من خلال آلاف تصميمات الأنظمة في مئات الصناعات.

كيف تحدد الأفضل بالنسبة لك؟
الخطوة الأولى: الرجوع إلى مخطط معلمات منتجات حلقة الانزلاق ، وهو مصفوفة توضح الأداء الرئيسي لمنتجات CENO.
ضع في اعتبارك أنه إذا كنت لا ترى الجهاز المطلوب لمشروعك ، فيمكننا العمل معًا على جهاز مشتق أو جهاز مخصص كامل ليناسب احتياجاتك.
الخطوة الثانية: املأ النموذج المخصص بمعلومات المواصفات الضرورية ، حتى نتمكن من تقديم حل للتقييم أو عرض أسعار أو مزيد من المعلومات حول كيفية جعل حلقة الانزلاق المطلوبة أسهل.

س: هل تقدمون تصميمًا هجينًا مع قناة كهربائية ومجموعة قنوات السوائل أو الهواء؟
نعم ، يمكن دمج الوحدة الدورانية للهواء / السائل CENO وحلقة الانزلاق الكهربائية معًا في حل واحد كامل. يمكن للحل نقل السوائل والطاقة والإشارة والبيانات.نحن نقدم كلاً من التجميعات القياسية والحلول المخصصة لتلبية متطلباتك الدقيقة.مرحبا بكم في التشاور معنا مع مطالبكم.

س: كيف نقوم بتركيب حلقة انزلاق العمود المجوفة على أجهزتنا؟

طريقة تركيب رمح جوفاء
1)ضع الحلقة الانزلاقية في المكان المطلوب واربط كلا المسامير اللولبية بالتساوي في العمود عند كل طرف من طرفي الوحدة.عزم الدوران إلى 25 رطل في.
2)قم بتوجيه الأسلاك وإجراء التوصيلات اللازمة.لا تسمح للأسلاك بتقييد الدوران الحر للحلقة الانزلاقية.
3)ضع مسمارًا أو وتدًا (غير مرفق) في علامة التبويب المضادة للدوران.

طريقة تركيب شفة
1)قم بمحاذاة فتحات التثبيت الموجودة في الحافة بقاعدة التركيب وقم بتركيب غسالات مسطحة وبراغي تشكيل الخيوط (غير مزودة) للبلاستيك.أحكم ربط البراغي.
2)قم بتوجيه الأسلاك وإجراء التوصيلات اللازمة.لا تسمح للأسلاك بتقييد الدوران الحر للحلقة الانزلاقية.
3)ضع مسمارًا أو وتدًا (غير مرفق) في علامة التبويب المضادة للدوران.

ميزة CENO

عضو في الفريق الهندسي لديه أكثر من 10 سنوات من الخبرة في مجال حلقات الانزلاق. جميع المشغلين الذين يعملون في الإجراءات الحرجة مؤهلون من خلال التدريب الداخلي.

لماذا تختار CENO

CENO هي إحدى الشركات التكنولوجية في مجال الحلقة الانزلاقية التي تشارك في البحث والتطوير والتصنيع والمبيعات.لدينا معدات متطورة وأدوات اختبار عالية الدقة لضمان جودة المنتجات والأداء الموثوق به. تغطي مساحة المنشأة 3000 متر مربع وتقع في الصين.

شرف

ISO9001 ، CE ، RoHS ، UL ، واقية من الانفجار

يوفر CENO الخدمة

عرض الحل لنظام الدوران 360 درجة.

الإنتاج الضخم والمخصص.

24 ساعة ، 7 أيام خدمة استشاري.

استشرنا بخصوص طلباتك لأي نظام دوران 360 درجة ، وسوف نقدم لك خدمة شاملة للرد على استفساراتك في الوقت المناسب.
